Часто можно заметить интересную особенность — некоторые так называемые «спутниковые тарелки» направлены не в небо, а значительно ниже, иногда практически в землю. Это вызывает закономерное недоумение у непосвященных наблюдателей. Однако данный феномен имеет четкое техническое объяснение, связанное с конструктивными особенностями различных типов антенн.
Важно понимать, что термин «спутниковая тарелка» в обиходе применяется к разным типам параболических антенн, независимо от того, используются ли они для приема спутникового сигнала или для организации наземных линий связи. Название закрепилось благодаря внешнему сходству с оборудованием для спутникового телевидения, хотя функциональное назначение может существенно отличаться.
В данной статье речь пойдет о:
Прямофокусные антенны: классический вариант направленности

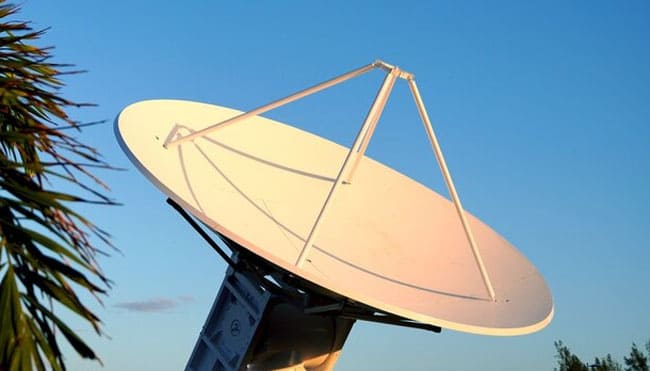

Прямофокусные параболические антенны представляют собой симметричные глубокие конструкции круглой формы, напоминающие классический «тазик». Их ключевая особенность — центральное расположение излучателя (конвертера) относительно параболической поверхности отражателя. В таких антеннах излучатель расположен точно по оси симметрии параболоида.
Физический принцип работы прямофокусных антенн заключается в том, что электромагнитные волны отражаются от параболической поверхности и собираются в точке фокуса, где установлен конвертер. При использовании в режиме передачи процесс происходит в обратном порядке — излучение от конвертера отражается от параболической поверхности и формирует направленный сигнал.
Важнейшая характеристика данного типа антенн — направление максимального излучения/приема совпадает с направлением, в которое «смотрит» сама антенна. То есть, если нужно наладить связь в горизонтальном направлении, антенна должна быть ориентирована параллельно поверхности земли.
Офсетные антенны: особенности геометрии и направленности

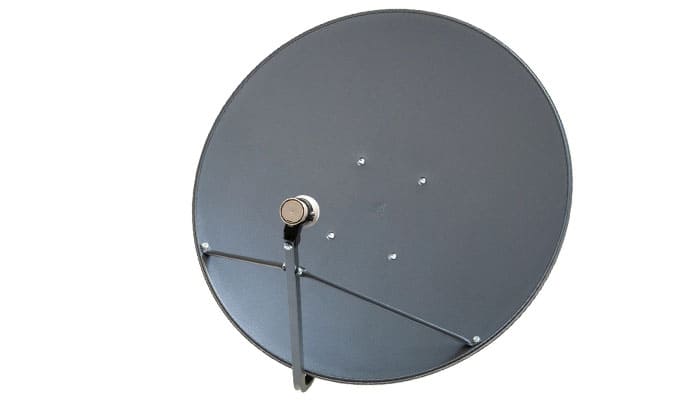

Офсетные антенны имеют более сложную геометрию. Визуально они отличаются от прямофокусных более плоской и обычно овальной формой. Главная конструктивная особенность заключается в смещенном расположении излучателя относительно центра отражающей поверхности — обычно он смещен вниз относительно центральной оси антенны.
Такая асимметричная конструкция создает оптический парадокс: направление максимального излучения/приема не совпадает с направлением, в которое «смотрит» поверхность антенны. Фактически, офсетная антенна излучает/принимает сигнал под углом около 25-30 градусов выше относительно перпендикуляра к плоскости установки антенны.
Данная конструктивная особенность была разработана для улучшения приема спутникового сигнала в северных широтах, где спутники находятся низко над горизонтом. Смещенная конструкция позволяет устанавливать тарелку под оптимальным углом, снижая вероятность скопления снега и влаги на поверхности отражателя.
Практическое применение в организации связи
Для понимания феномена «направленных в землю» антенн необходимо учитывать задачи, которые решаются с помощью данного оборудования. Когда требуется организовать наземную линию связи между двумя точками (например, для передачи интернет-трафика между позициями), сигнал должен распространяться параллельно поверхности земли.
В случае использования прямофокусной антенны для горизонтальной передачи, её отражатель также будет ориентирован горизонтально. Ситуация кардинально меняется при использовании офсетной антенны. Чтобы направить основное излучение офсетной антенны в горизонт, её отражающую поверхность необходимо наклонить вниз примерно на 25-30 градусов. Именно поэтому такие антенны часто выглядят так, будто они «смотрят в землю».
Важно отметить, что качественный кабель для спутниковой антенны играет критическую роль в обеспечении надежности всей системы связи. Специализированный кабель с низкими потерями сигнала на высоких частотах позволяет сохранить качество передачи даже при значительном расстоянии между антенной и приемно-передающим оборудованием. При установке офсетных антенн следует уделять особое внимание правильной прокладке и защите кабеля от механических повреждений и атмосферных воздействий.
Парадоксальность ситуации объясняется оптическими законами параболических отражателей с офсетной конструкцией. Визуальное направление антенны не совпадает с фактическим направлением распространения сигнала, что создает иллюзию неправильной установки для непосвященного наблюдателя.
Критерии выбора типа антенны для различных задач
При организации связи выбор между прямофокусной и офсетной антенной определяется рядом факторов. Офсетные антенны обычно предпочтительнее в условиях открытого пространства, поскольку обеспечивают лучшую защиту от атмосферных осадков и имеют меньшее затенение сигнала конвертером.
Прямофокусные антенны, несмотря на более интуитивно понятную настройку, часто проигрывают офсетным по эффективности в реальных полевых условиях. Однако они могут быть предпочтительнее в ситуациях, когда требуется более широкая диаграмма направленности или когда важна симметричность излучения.
Основные преимущества офсетных антенн в полевых условиях:
- Лучшая защита от атмосферных осадков благодаря более вертикальному положению отражающей поверхности.
- Минимизация затенения сигнала конвертером и его креплениями.
- Повышенная эффективность при работе в горизонтальной плоскости.
- Меньшая подверженность шумам, исходящим от поверхности земли.
- Более компактные размеры при сохранении той же эффективной апертуры.
- Улучшенная устойчивость к ветровым нагрузкам при правильном монтаже.
При установке любого типа антенн требуется точная юстировка положения для обеспечения максимального качества сигнала. Для офсетных антенн этот процесс более сложен из-за неочевидной связи между визуальным положением тарелки и фактическим направлением излучения.
Таким образом, «смотрящие в землю» спутниковые тарелки на позициях — это не ошибка установки, а проявление физических принципов работы офсетных антенн, обеспечивающих эффективную горизонтальную передачу сигнала в условиях наземной связи.
