Что такое клапан ЕГР?

Система рециркуляции отработавших газов, более известная под аббревиатурой ЕГР (или EGR от английского Exhaust Gas Recirculation), представляет собой один из ключевых элементов современных экологических стандартов в автомобилестроении. Если говорить простым языком, то клапан ЕГР — это такой хитрый механизм, который заставляет двигатель «пережевывать» собственные выхлопы ради спасения окружающей среды.

Основная задача системы заключается в снижении образования оксидов азота (NOx) — одних из самых токсичных компонентов выхлопных газов. Датчик ЕГР контролирует количество возвращаемых отработавших газов, обеспечивая оптимальный баланс между экологичностью и производительностью двигателя. Инженеры не зря потратили годы на разработку этой системы — при правильной работе она действительно помогает сократить вредные выбросы на 30-70%.

Интересно, что многие автовладельцы до сих пор не понимают, что такое ЕГР в своем автомобиле, хотя эта система может существенно влиять на работу двигателя. Клапан рециркуляции устанавливается как на дизельные, так и на бензиновые моторы, причем принцип работы в обоих случаях остается схожим — часть отработавших газов возвращается во впускной коллектор для повторного сжигания.

Принцип работы и конструкция системы EGR

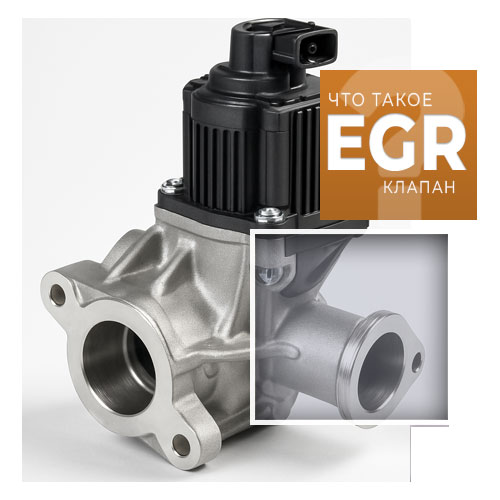

Конструктивно клапан EGR представляет собой довольно простое устройство — это тарельчатый клапан с электронным или пневматическим приводом, который может находиться только в двух положениях: открытом или закрытом. Никаких промежуточных состояний система не предусматривает, что делает ее работу предсказуемой и относительно надежной.

Механизм работы системы базируется на физических свойствах отработавших газов. Когда клапан открывается, часть выхлопа перенаправляется обратно во впускной коллектор, где смешивается со свежим воздухом. Поскольку отработавшие газы практически не содержат кислорода, они выступают в роли «балласта», снижающего концентрацию кислорода в горючей смеси. Меньше кислорода — ниже температура горения, а значит, меньше образуется тех самых вредных оксидов азота.

В современных автомобилях управление клапаном осуществляется электронным блоком управления (ЭБУ), который анализирует показания множества датчиков: положения дроссельной заслонки, расхода воздуха, температуры охлаждающей жидкости, кислородного датчика. На основе этих данных «мозги» автомобиля принимают решение о том, когда и насколько открыть клапан рециркуляции. Стоит отметить, что система работает не постоянно — на холостом ходу, при прогреве двигателя и на максимальной мощности клапан остается закрытым.

Типичные неисправности и их симптомы

Как и любой механизм, работающий в агрессивной среде, клапан ЕГР подвержен характерным неисправностям. Основная проблема связана с постепенным накоплением сажи и смолистых отложений на рабочих поверхностях клапана. Особенно быстро этот процесс происходит при использовании некачественного топлива или при нарушениях в работе топливной системы.

Признаки неисправности клапана ЕГР проявляются довольно характерно и включают следующие симптомы:

• Рывки автомобиля при разгоне, особенно заметные на низких оборотах.
• Нестабильная работа двигателя на холостом ходу с возможными провалами оборотов.
• Заметная потеря мощности двигателя и ухудшение динамических характеристик.
• Повышенный расход топлива без видимых причин.
• Черный дым из выхлопной трубы (характерно для дизельных двигателей).
• Появление едкого, неприятного запаха выхлопных газов.
• Загорание индикатора Check Engine на приборной панели.
• Переход двигателя в аварийный режим с ограничением мощности.

Коварство неисправности заключается в том, что симптомы могут проявляться периодически — клапан способен временно восстанавливать свою работоспособность, создавая ложное впечатление о решении проблемы. Однако игнорировать такие «звоночки» не стоит, поскольку со временем ситуация только усугубляется.

Диагностика неисправностей клапана требует комплексного подхода. Помимо внешнего осмотра состояния клапана и соединительных трубок, необходимо проверить электрические соединения и работоспособность привода. Современные автомобили позволяют считывать коды ошибок, связанных с работой системы рециркуляции, что существенно упрощает поиск неисправности.

Отключение системы ЕГР: аргументы за и против

Вопрос о целесообразности отключения системы рециркуляции вызывает жаркие споры среди автовладельцев. Сторонники «заглушки» приводят вполне весомые аргументы: снижение расхода топлива, увеличение мощности двигателя, избавление от проблем с засорением клапана и связанными с этим поломками. Действительно, после корректного отключения системы многие отмечают более отзывчивую работу двигателя и экономию топлива в пределах 5-15%.

Противники отключения указывают на возможное повышение температуры в камерах сгорания, что теоретически может привести к ускоренному износу двигателя. Однако убедительных доказательств критического влияния отключенной системы рециркуляции на ресурс современных моторов пока не представлено. Более того, многие двигатели изначально не оснащались системой EGR и при этом демонстрировали впечатляющую надежность.

Технически процедура отключения включает два этапа: механическую заглушку клапана и программное отключение системы в блоке управления. Простая установка заглушки без перепрошивки ЭБУ приведет к постоянному отображению ошибки и работе двигателя в аварийном режиме. Заглушку обязательно изготавливают из стали толщиной не менее 2-3 мм — тонкие материалы быстро прогорают под воздействием горячих газов.

Стоимость качественного отключения системы рециркуляции обычно составляет 5000 — 10000 грн. в зависимости от сложности доступа к клапану и особенностей программного обеспечения автомобиля. При этом новый клапан может стоить от 20 до 50 тысяч рублей, не считая работ по его замене.

Особенности работы на разных типах двигателей

Работа системы рециркуляции имеет свои нюансы в зависимости от типа двигателя.

ЕГР на дизельных двигателях

На дизельных моторах клапан начинает открываться уже на холостом ходу и постепенно закрывается с ростом нагрузки на двигатель. Такой алгоритм работы обусловлен принципиальными отличиями дизельного процесса горения, где всегда присутствует значительный избыток воздуха.

Дизельный двигатель работает по принципу качественного регулирования — количество воздуха остается практически постоянным, а мощность регулируется изменением количества подаваемого топлива. Избыточный воздух необходимо частично замещать отработавшими газами для снижения температуры горения и, соответственно, образования оксидов азота. Именно поэтому на дизелях система EGR активна в большинстве режимов работы.

ЕГР на бензиновых двигателях

Бензиновые двигатели работают с системой рециркуляции принципиально иначе. Клапан активируется преимущественно в режимах частичных нагрузок, когда дроссельная заслонка находится в промежуточном положении. На холостом ходу система обычно отключена, поскольку двигатель работает на обогащенной смеси, а при полной мощности рециркуляция также не нужна для обеспечения максимальной отдачи.

Турбированные бензиновые моторы часто вообще не оснащаются системой рециркуляции. Это связано с особенностями их работы — наддув сам по себе способствует более полному сгоранию топлива, а дополнительное усложнение впускной системы может негативно сказаться на надежности и производительности.

Современные системы с охлаждением

Двигатели стандарта Евро-5 и выше часто оснащаются охладителями отработавших газов — специальными теплообменниками, которые дополнительно снижают температуру газов перед подачей во впускной коллектор. Принцип работы охладителя основан на отборе тепла системой охлаждения двигателя, что позволяет более эффективно контролировать температуру горения.

Охлаждение рециркулируемых газов дает дополнительные преимущества в плане снижения образования вредных веществ, однако такие системы значительно сложнее в обслуживании. Охладители склонны к засорению и коррозии, особенно при использовании некачественного топлива или нарушении регламента замены охлаждающей жидкости. Ремонт или замена охладителя EGR может обойтись в 20-50 тысяч гривен в зависимости от модели автомобиля.

Важно понимать, что современные двигатели изначально проектируются с учетом работы системы рециркуляции, поэтому ее отключение может потребовать комплексной настройки других систем автомобиля, включая корректировку работы сажевого фильтра и перенастройку карт впрыска топлива.

FAQ: Частые вопросы о системе ЕГР

Можно ли ездить с неисправным клапаном ЕГР?

Кратковременная эксплуатация возможна, но не рекомендуется. Неисправный клапан может привести к повышенному расходу топлива, потере мощности и переходу двигателя в аварийный режим. Лучше оперативно решить проблему — либо отремонтировать, либо корректно отключить систему.

Влияет ли отключение ЕГР на прохождение техосмотра?

В Украине отключение системы рециркуляции формально не влияет на прохождение техосмотра, поскольку проверка токсичности проводится в режимах, когда система EGR обычно неактивна. Однако в некоторых регионах могут быть особенности, поэтому лучше уточнить требования заранее.

Сколько служит клапан ЕГР при правильном обслуживании?

При использовании качественного топлива и регулярном обслуживании клапан может прослужить 80-120 тысяч километров. Однако в условиях эксплуатации на некачественном топливе ресурс может сократиться до 30-50 тысяч километров. Профилактическая чистка каждые 40-60 тысяч километров существенно продлевает срок службы системы.
