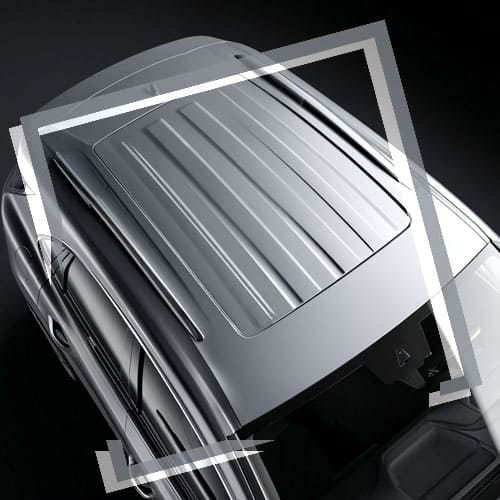

Каждый современный кроссовер скрывает под своим внешним видом множество инженерных решений, направленных на обеспечение максимальной безопасности и эффективности. Одним из таких малозаметных, но критически важных элементов являются характерные продольные углубления на крыше автомобиля. Эти рифлёные элементы можно обнаружить практически на всех высоких транспортных средствах – от компактных городских кроссоверов до полноразмерных внедорожников.
На первый взгляд может показаться, что данные конструктивные особенности носят исключительно декоративный характер, однако это глубокое заблуждение. За каждым ребром жёсткости стоят месяцы инженерных расчётов, компьютерного моделирования и испытаний в аэродинамических трубах. Современные производители автомобилей не могут позволить себе включать в конструкцию элементы, которые не несут функциональной нагрузки.
В данной статье речь пойдет о:
Конструктивная прочность и распределение нагрузок
Основополагающая функция рёбер жёсткости заключается в кардинальном усилении несущей способности кузова автомобиля. Кроссоверы и внедорожники, такие как популярные модели Toyota RAV4, Volkswagen Tiguan или Hyundai Tucson, обладают значительно большей площадью крыши по сравнению с традиционными седанами или хэтчбеками. Одновременно с этим высота стоек кузова у подобных транспортных средств существенно превышает аналогичные параметры легковых автомобилей.
Без дополнительных элементов усиления крыша высокого автомобиля представляла бы собой относительно слабое место конструкции. В экстремальных условиях эксплуатации, характерных для внедорожного использования, плоская крыша большой площади могла бы деформироваться под воздействием знакопеременных нагрузок. Подобные деформации в критических ситуациях способны привести к заклиниванию дверей, что создаёт прямую угрозу безопасности пассажиров.
Рифлёные элементы работают по принципу профилированного листа, многократно увеличивая момент сопротивления конструкции изгибу. Каждое ребро действует как миниатюрная балка, принимающая на себя часть общей нагрузки и перераспределяющая её на силовые элементы кузова.
Аэродинамические преимущества и топливная экономичность
Второй важнейшей функцией рёбер жёсткости является оптимизация воздушного потока вокруг автомобиля. Инженеры-аэродинамики обнаружили, что правильно спроектированные продольные углубления способны значительно снизить коэффициент аэродинамического сопротивления транспортного средства.
Исследования в аэродинамических трубах показывают впечатляющие результаты:
- Снижение коэффициента сопротивления на 5-7% по сравнению с гладкой поверхностью
- Уменьшение турбулентности воздушного потока в задней части автомобиля
- Снижение аэродинамического шума на скоростях свыше 80 км/ч
Каждый миллиметр глубины и угла наклона рёбер тщательно просчитывается с использованием современных CFD-программ (вычислительной гидродинамики). Нередко инженеры вносят корректировки в геометрию элементов по 10-15 раз, добиваясь оптимального баланса между прочностными и аэродинамическими характеристиками.
Влияние на экономию топлива и комфорт
Улучшение аэродинамических свойств автомобиля напрямую влияет на расход топлива, особенно при движении на высоких скоростях. Снижение коэффициента сопротивления на 5-7% может обеспечить экономию топлива до 3-4% при движении по автомагистрали, что в пересчёте на годовой пробег составляет ощутимую сумму для владельца.
Дополнительным преимуществом является снижение уровня шума в салоне. Оптимизированный воздушный поток создаёт меньше завихрений и турбулентности, что положительно сказывается на акустическом комфорте пассажиров на высоких скоростях.
Различия в подходах у разных классов автомобилей
Интересно отметить, что компактные легковые автомобили и малолитражки редко оснащаются подобными элементами усиления. Это объясняется несколькими факторами:
- Меньшая площадь крыши не требует дополнительного усиления
- Более низкий центр тяжести снижает нагрузки на кузов при маневрировании
- Внутренние подсилители достаточно эффективно справляются с требуемой жёсткостью
Технологические особенности производства
Современные рёбра жёсткости формируются на этапе штамповки кузовных панелей. Специальные прессы с точностью до долей миллиметра формируют требуемый профиль, обеспечивая оптимальное сочетание прочности и веса конструкции. Некоторые производители применяют технологию гидроформовки, позволяющую создавать более сложные геометрические формы с переменным сечением.
Рёбра жёсткости на крыше кроссоверов представляют собой яркий пример того, как современные инженерные решения объединяют в себе несколько функций одновременно. Эти незаметные элементы обеспечивают структурную прочность, улучшают аэродинамику и способствуют экономии топлива, оставаясь при этом практически невидимыми для большинства автовладельцев.
