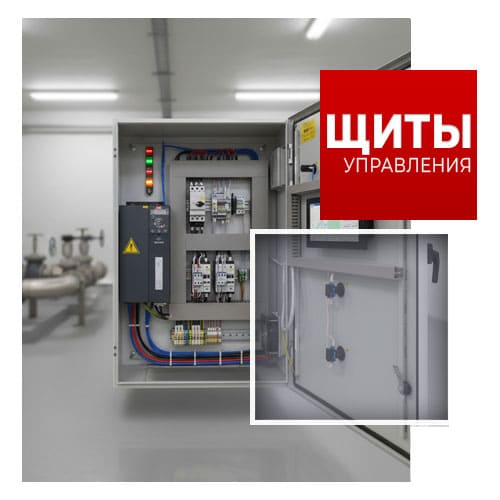

Щит управления — центральный элемент автоматизированных систем, обеспечивающий контроль и управление технологическими процессами. Эти устройства применяются везде: от небольших производств до крупных энергетических комплексов, очистных станций и строительных объектов.
В промышленной автоматизации щит управления интегрируют передовые технологии программирования и телемеханики. Устройство минимизируют участие персонала в рутинных операциях, повышают безопасность и снижают эксплуатационные расходы.
Важность правильного выбора и проектирования щитов управления трудно переоценить. От качества этих устройств зависит не только эффективность производственных процессов, но и безопасность персонала, долговечность оборудования и экономические показатели предприятия.
В данной статье речь пойдет о:
Конструктивные особенности и типы исполнения
Щиты управления производятся в различных конструктивных исполнениях, что позволяет подобрать оптимальное решение для конкретных условий эксплуатации. Металлические корпуса обеспечивают высокую механическую прочность и электромагнитную совместимость, что критически важно в промышленной среде с высоким уровнем помех.
Пластиковые корпуса используются преимущественно в менее агрессивных условиях, где важны компактность и экономичность решения. Такие щиты часто применяются в административных зданиях, торговых центрах и объектах социальной инфраструктуры.
По способу монтажа различают:
- навесные щиты для установки на стенах и конструкциях;
- напольные исполнения для размещения в технических помещениях;
- встраиваемые варианты для интеграции в технологические линии.
Модульная конструкция позволяет масштабировать систему без полной замены. Отдельные блоки можно отключать для обслуживания, не останавливая весь процесс.
Функции АСУ ТП и область применения
Автоматизированные системы управления технологическими процессами (АСУ ТП) на базе щитов управления решают комплекс взаимосвязанных задач. Основной функцией является обеспечение автономной работы технологических линий с минимальным участием обслуживающего персонала.
Телеметрическое обеспечение позволяет операторам получать полную информацию о состоянии производственных процессов в режиме реального времени. Современные системы SCADA и HMI-панели предоставляют интуитивно понятный интерфейс для мониторинга и управления.
Управление инженерными системами включает:
- автоматическое регулирование вентиляции и поддержание микроклимата;
- контроль систем пожаротушения и безопасности;
- управление водоснабжением и водоотведением;
- оптимизацию энергопотребления.
Системы автоматического ввода резерва (АВР) обеспечивают бесперебойное электроснабжение критически важного оборудования при авариях в основной сети.
Компонентная база и техническое оснащение

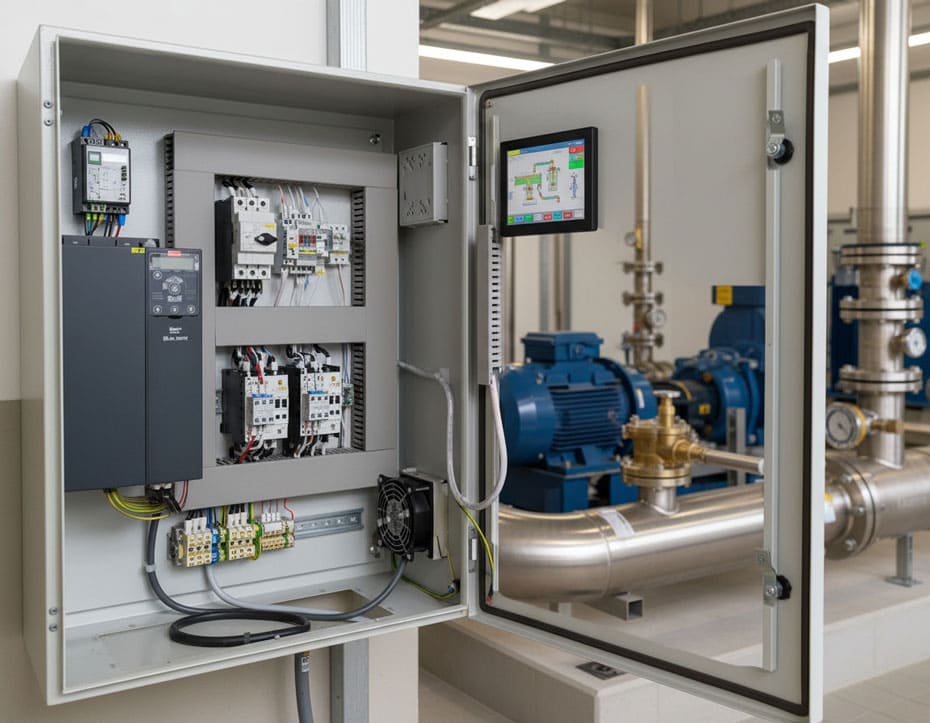

Современный щит управления представляет собой сложный технический комплекс, включающий разнообразные компоненты. Программируемые логические контроллеры (ПЛК) выполняют роль «мозга» системы, обрабатывая сигналы от датчиков и формируя управляющие воздействия.
Системы визуализации варьируются от простых светодиодных индикаторов до сенсорных панелей операторов с графическим интерфейсом. Выбор конкретного решения зависит от сложности управляемых процессов и квалификации обслуживающего персонала.
Пускорегулирующие устройства включают в себя:
- промежуточные реле для коммутации сигналов;
- контакторы и магнитные пускатели для управления электродвигателями;
- автоматические выключатели для защиты от перегрузок.
Особое внимание заслуживают плавный пускатель и преобразователи частоты. Эти устройства обеспечивают плавный пуск электродвигателей, что значительно увеличивает их ресурс и снижает нагрузку на электрическую сеть.
Измерительное оборудование и датчики
Эффективная работа щита управления невозможна без качественной измерительной системы. Современные датчики позволяют контролировать широкий спектр технологических параметров: температуру, давление, влажность, расход рабочих сред, уровень жидкостей.
Аналоговые датчики обеспечивают непрерывный мониторинг параметров, в то время как дискретные датчики сигнализируют о достижении пороговых значений. Интеллектуальные датчики с цифровыми интерфейсами обеспечивают высокую точность измерений и возможность самодиагностики.
Критерии выбора и особенности проектирования
При выборе щита управления необходимо учитывать множество факторов. Количество управляемых устройств и объем кабельных соединений определяют габариты щита и требования к его конструкции. Слишком компактное исполнение может затруднить монтаж и обслуживание, в то время как избыточные размеры увеличивают стоимость и требования к месту установки.
Параметры электрической сети — важнейший фактор при проектировании. Большинство промышленных объектов используют трехфазное питание напряжением 380В, однако для систем управления часто применяется безопасное напряжение 24В постоянного тока.
Степень защиты IP определяется условиями эксплуатации:
- IP31 — для сухих отапливаемых помещений.
- IP54 — для производственных помещений с повышенной влажностью.
- IP65-IP68 — для наружной установки и агрессивных сред.
Климатические условия также критичны. Рабочий диапазон температур должен соответствовать реальным условиям эксплуатации с запасом на экстремальные ситуации.
Современные щиты управления обеспечивают снижение энергопотребления на 15-40% благодаря автоматическому управлению по временным алгоритмам и оптимизации рабочих режимов оборудования. Переход к предиктивному обслуживанию на основе мониторинга состояния позволяет сократить эксплуатационные расходы и предотвратить незапланированные простои. Модульная архитектура упрощает модернизацию систем без полной замены, что критически важно для развивающихся предприятий. Будущее отрасли связано с технологиями Индустрии 4.0 — интеграцией с облачными сервисами, применением ИИ и развитием беспроводных промышленных сетей.
